最近兩年，視覺工控機在行業上的應用還是如魚得水，風生水起。越來越多的行業，都有這方面業務關注，并從事該行業，比如做芯片檢測、布匹檢測、微型品檢驗等，到處都會涉及到視覺工控機代替人工檢測。今天呢，我們重點給大家推薦一款我們東田新品，八代視覺工控機，型號是：DSC-3100-YH310MC 。
為什么推薦這款新品呢？下面我們通過主機結構來給大家分析介紹。

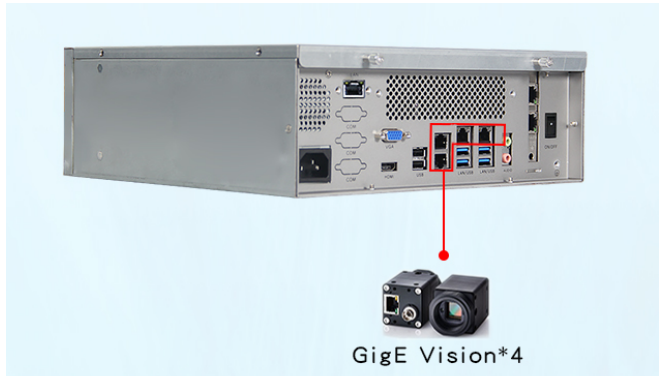

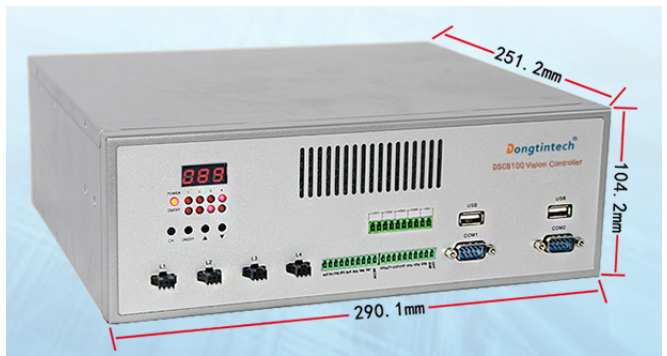

首先，通過上圖，我們可以看出，這款八代視覺工控機外觀小巧，主機自帶4個千兆網口，可以同時連接4路GigE相機，如果您需要連接更多的相機，主板支持?jǐn)U展更多網卡。另外主機自帶4個USB3.0接口，也可以同時連接4個U式接口相機。

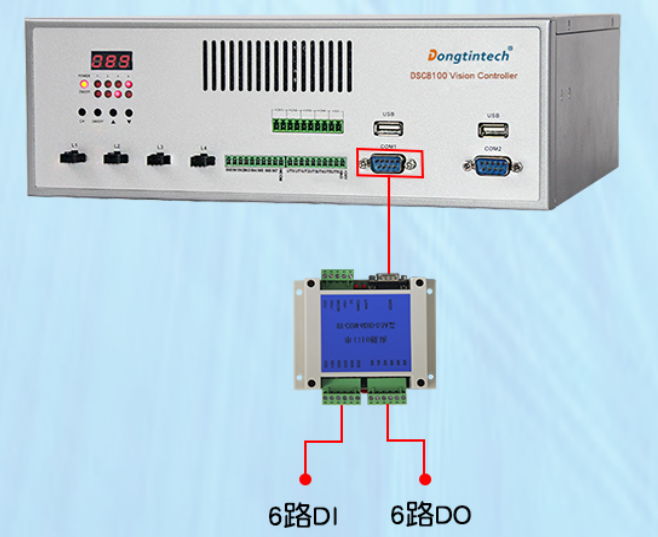

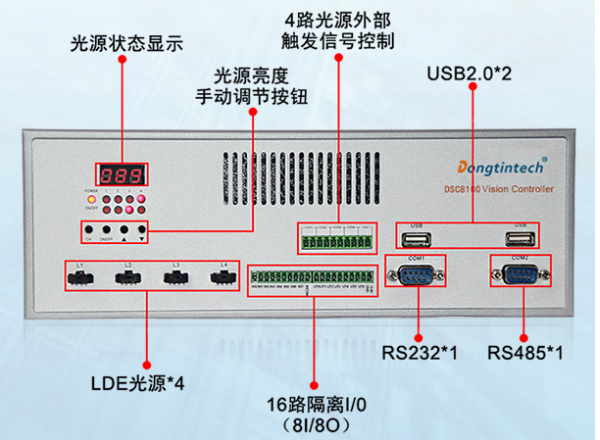

其次，主板提供16路隔離I/O,方便客戶連接控制多種視覺應用外圍設備。比如光源、電磁閥、聲控、氣缸、信號燈等。另外，主板自帶1個232/485/422和1個232串口，可以通過串口擴展I/O，每個串口可以擴展出12路隔離I/O。操作方式如下圖所示：
然后，主機自帶雙顯，即VGA和HDMI顯示接口，可以完成雙屏顯示。
最后，我們重點來說說這款型號為DSC-3100-YH310MC 在視覺上的應用原理和流程。

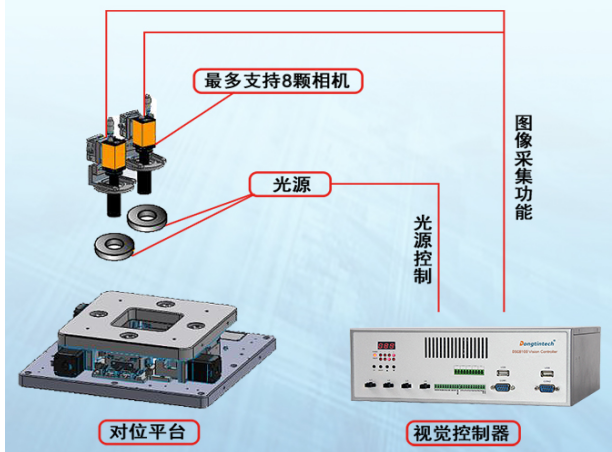

通過上圖，我們可以看到我們的視覺控制器作為終端設備，可以通過主板自帶的光源控制，連接相機，進行拍照采集，再進行匹配。其中，光源控制器的作用，通過照相機的觸發信號輸入至控制器，可以使光源進行頻閃照明，從而大大延長光源的壽命，建立視覺的定位、測量、檢測、識別等行業應用，應用十分廣泛。
