1、什么是船舶導航系統？
AC-20綜合信息顯示系統（Conning）是遨海科技公司自主研發的符合IEC61924、IEC61162-1、IEC61162-450等相關國際標準的綜合信息顯示系統。系統將來自航行傳感器和船舶系統的重要信息綜合形成航行信息綜述。船員在這里能觀察到來自氣象傳感器、自動操舵儀、舵、推進器和推進模式等數據，使船員能快速了解本船信息，做出操作決策時提供有效幫助。作為綜合概念的一部分，Conning也提供BNWAS接口。
系統重點顯示船舶主要航行數據，包括船艏向、速度（對地、對水）、航向、水深、風速風向、流速流向、主機/推進器轉速、舵角、航路點等；同時包含活動告警、歷史告警的顯示、處理和管理，實現與BNWAS的連接，可將未處理告警進行升級。在設備狀態及告警管理處可確認BNWAS發送的告警。告警升級/延伸時間可設置。

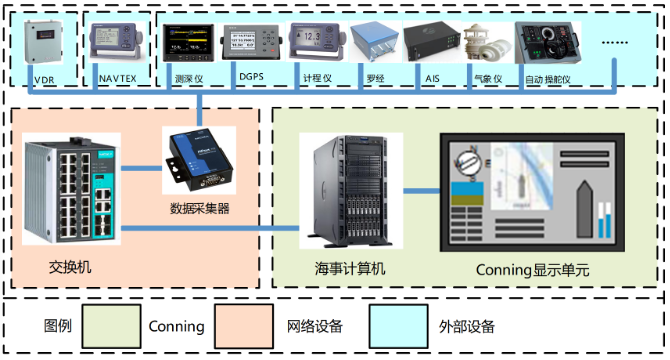

2、船舶導航系統架構
AC-20綜合信息顯示系統（Conning）主要是在操作臺顯示器上集中顯示導航信息、航行狀態和船舶參數指標等數據，主要由專用海事計算機和前端的顯示單元組成。系統能夠良好地集成支持IEC61162標準數據格式的羅經、計程儀、AIS等通導設備、傳感器。
3、船舶導航系統工控機特點
船舶導航系統采用的這款工控機，主板用的是IntelQ370芯片組，可選英特爾酷睿8/9代i3/i5/i7CPU，支持4G/8G/16G/32G/64GDDR4內存，主板提供了6個SATA3.0接口，可選1T/2T機械硬盤，128G/256G/512G固態硬盤，存儲容量大，能夠滿足船舶導航系統需要監測的大內存需求，綜合來講，是一款性能很高的機器。
客戶選擇的這款4U工控一體機的擴展也非常豐富，它一共提供7個PCIE擴展槽，有三種擴展組合可提供給客戶選擇：
組合一：1個PCIE*16插槽，2個PCIE*1插槽，2個PCIE*4插槽，可擴展RTX2080GPU卡。
組合二：2個PCIE*8插槽，2個PCIE*1插槽，2個PCIE*4插槽，可支持12路視頻拼接。
組合三：1個PCIE*8插槽，2個PCIE*1插槽，4個PCIE*4插槽，可支持20個POE+相機。
此款4U工控機擴展豐富的特點，也能滿足客戶在船舶導航系統各式的相關擴展需求。
4、船舶導航系統特點
(1)實時動態顯示船舶主要航行數據，包括船艏向、速度（對地、對水）、航向、水深、風速風向、流速流向、主機/推進器轉速、舵角、航路點等；
(2)活動告警、歷史告警的顯示、處理和管理，實現與BNWAS的連接，可將未處理告警進行升級。在設備狀態及告警管理處可確認BNWAS發送的告警。告警升級/延伸時間可設置；
(3)提供對系統設備狀態的實時監控和顯示，包含傳感器、工作站、網絡通信狀態等；
(4)可根據需要切換適應白天/夜間的亮度、對比度的顯示模式，適用于各種光線下的航行；
(5)所有應用均配置告警窗口，簡短顯示告警內容，可在任意任務站實現對B類告警的確認、消音；
(6)集成中央告警管理HMI（活動告警、歷史告警），為方便用戶操作，將所有告警集中在同一個窗口進行展示和處理。
